Услуги навигатора горизонтального бурения

СОВРЕМЕННАЯ ТЕХНОЛОГИЯ ПРОКЛАДКИ КОММУНИКАЦИЙ: Бестраншейная прокладка сетей методом ГНБ (горизонтального наклонного бурения)

Метод бестраншейного горизонтального направленного бурения уже завоевал популярность у ведущих строительно-монтажных организаций Тюменской области и всей России. Причины успеха просты: метод ГНБ намного эффективнее и дешевле традиционных методов с рытьём траншеи.

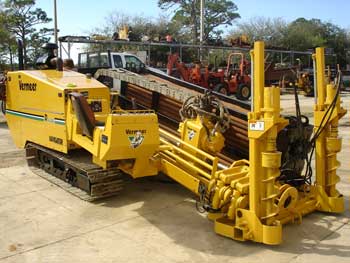

Навигатор ГНБ Vermeer в ТюмениПреимущества метода ГНБ:

  • - значительно повышается скорость укладки инженерных сетей, уменьшаются объемы и сроки выполнения работ, требуется минимум рабочей силы;
  • - прокладки коммуникаций под действующими авто и ж/д дорогами без нарушения движения транспорта, отсутствие ущерба зданиям, существующим коммуникациям;

  • - возможность протяжки трубопроводов под любыми естественными и искусственными препятствиями и в условиях городской скученности;

  • - прокладка трубопроводов диаметром до 820 мм, на любую длину;

  • - значительно облегчается получение разрешения на выполнение таких работ;

  • - надежность и долговечность увеличиваются, так как трубопровод, уложенный в скважину, находится в массиве ненарушенного грунта на большой глубине;

  • - отсутствие затрат на восстановление поврежденных участков;

  • - возможность подвода сетей в подвал уже существующего здания;

  • - экономия до 30% по сравнению с традиционными методами;

Кроме этого мы готовы выполнить проектные работы по вашему объекту, подготовить техническую документацию.

И все это доступно уже сегодня! Наши специалисты с буровыми установками Vermeer и Ditch Witch готовы в любое время выехать на объект для обследования и проведения работ.


Технология проведения наклонного бурения:

Перед началом работ тщательно изучаются свойства и состав грунта, дислокация существующих подземных коммуникаций, оформляются соответствующие разрешения и согласования на производство подземных работ (ГНБ). Осуществляется выборочное зондирование грунтов и, при необходимости, шурфление особо сложных пересечений трассы бурения с существующими коммуникациями.

Результаты этих работ имеют определенное значение для выбора траектории и тактики строительства скважины. Особое значение следует уделить оптимальному расположению бурового оборудования на строительной площадке в г. Тюмень и обеспечению безопасных условий труда буровой бригады и окружающих людей.

Строительство подземных коммуникаций в Тюмени, как и во всей России по технологии горизонтального бурения (далее ГНБ) осуществляется в три этапа: бурение пилотной скважины, последовательное расширение скважины и протягивание трубопровода.

Технология ГНБ Тюмень бестраншейная прокладка коммуникаций

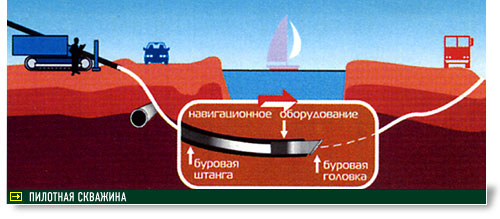

Бурение пилотной скважины - особо ответственный этап работы от которого во многом зависит конечный результат. Оно осуществляется при помощи породоразрушающего инструмента - буровой головки со скосом в передней части и встроенным излучателем. Буровая головка соединена посредством пологого корпуса с гибкой приводной штангой, что позволяет управлять процессом строительства пилотной скважины и обходить выявленные на этапе подготовки к бурению подземные препятствия в любом направлении методом ГНБ в пределах естественного изгиба протягиваемой рабочей нити. Буровая головка имеет отверстия для подачи специального бурового раствора, который закачивается в скважину и образует суспензию с измельченной породой. Буровой раствор уменьшает трение на буровой головке и штанге, предохраняет скважину от обвалов, охлаждает породоразрушающий инструмент, разрушает породу и очищает скважину от ее обломков, вынося их на поверхность.

Контроль за местоположением буровой головки осуществляется с помощью приемного устройства локатора, который принимает и обрабатывает сигналы встроенного в корпус буровой головки передатчика.

На мониторе локатора отображается визуальная информация о местоположении, уклоне, азимуте буровой головки. Также эта информация отображается на дисплее оператора буровой головки. Эти данные являются определяющими для контроля соответствия траектории строящегося трубопровода проектной и минимизирует риски излома рабочей нити. При отклонении буровой головки от проектной траектории оператор останавливает вращение буровых штанг и устанавливает скос буровой головки в нужном положении. Затем осуществляется задавливание буровых штанг без вращения с целью коррекции траектории бурения. Строительство пилотной скважины завершается выходом из буровой головки в заданной проектом точке.

Технология ГНБ Тюмень бестраншейная прокладка коммуникаций

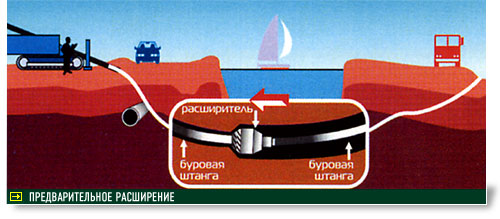

Расширение скважины осуществляется после завершения пилотного бурения. При этом буровая головка отсоединяется от буровых штанг и вместо нее присоединяется расширитель обратного действия. Приложением тягового усилия с одновременным вращением расширитель протягивается через створ скважины в направлении буровой установки, расширяя пилотную скважину до необходимого для протаскивания трубопровода диаметра. Для обеспечения беспрепятственного протягивания трубопровода через расширенную скважину ее диаметр должен на 20-30% превышать диаметр трубопровода.

Технология ГНБ Тюмень Навигатор бестраншейная прокладка коммуникаций

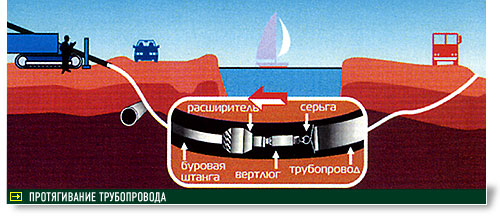

Протягивание трубопровода. На противоположной от буровой установки стороне скважины располагается готовая к протягиванию плеть трубопровода. К переднему концу плети крепиться оголовок с воспринимающим тяговое усилие шарниром и расширителем. Шарнир позволяет вращаться буровой нити и расширителю, и в то же время не передает вращательное движение на трубопровод.

Таким образом, буровая установка затягивает в скважину плеть протягиваемого трубопровода по проектной траектории. Это материал дает общее представление по технологии ГНБ, раскрывает преимущества ГНБ перед остальными в г. Тюмени и Тюменской области.
